變頻器調速技術是現代電力傳動技術的重要發展方向，而作為變頻調速系統的核心-變頻器的性能也越來越成為調速性能優劣的決定因素，除了變頻器本身制造工藝的“先天”條件外，對變頻器采用什么樣的控制方式也是非常重要的。今天為大家介紹南京歐陸變頻器控制電機運行常用的兩種方式，供大家參考。

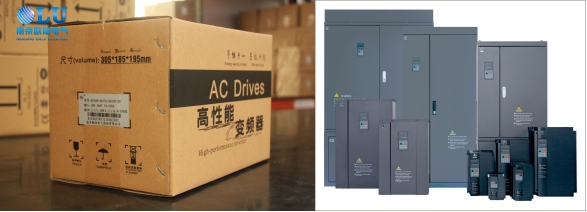

圖為南京歐陸EV510系列高性能電流矢量變頻器
當變頻器主電路接好電源線之后，要控制電動機的運行，還需要給有關端子接上外圍接控制電路，并且將變頻器的啟動方式參數設為外部操作模式。
變頻器控制電動機運轉，常見的有兩種方式，開關控制方式和繼電器控制方式。
Ø 開關控制的正轉控制電路
開關控制的轉控制電路，它是依靠手動操作變頻器S1(SI與COM閉合)，端子外接開關，來對電動機進行正轉控制。
電路工作原理說明如下:
1、啟動準備：按下啟動按鍵，接觸器KM線圈得電，KM常開輔助觸點和主觸點均閉合，常開輔助觸點閉合鎖定KM線圈得電自鎖，KM主觸點閉合為變頻器接通主電源。
2、正轉控制：按下變頻器端子外接開關SI，SI-COM端子接通，相當于
SI端子輸、輸入正轉控制信號，變頻器U、V、W端子輸出正轉電源電壓，驅動電動機正向運轉。調節端子外 電位器R，變頻器輸出電源頻率會發生改變，電動機轉速也隨之變化。
3、變頻器異常保護：若變頻器運行期間出現異常或故障，變頻器SI-COM端子間內部等效的常閉開關斷開，接觸器KM線圈失電，KM主觸點斷開，切斷變頻器輸入電源，對變頻器進行保護。
4、停轉控制：在變頻器正常工作時，將開關S1斷開，變頻器停止輸出電源，電動機停轉。
若要切斷變頻器輸入主電源，可按下按鈕SI，接觸器KM線圈失電，KM主觸點斷開，變頻器輸入電源被切斷。
Ø 繼電器控制的正轉控制電路
電路工作原理說明如下:
1、啟動準備：按下按鈕S1，接觸器KM線圈得電，KM主觸點和兩個常開輔助觸點均閉合，KM主觸點閉合為變頻器接通主電源，一個KM常開輔助觸點閉合，鎖定KM線圈得電，另一個KM常開輔助觸點閉合，為繼電器K中間A線圈得電作準備。
2、正轉控制：按下按鈕S2，繼電器KA線圈得電，3 個KA常開觸點均閉合，一個常開觸點閉合鎖定KA線圈得電，一個常開觸點閉合將按鈕S1短接，還有一個常開觸點閉合將SI.COM端子接通，相當于S1端子輸入正轉控制信號，變翻器U、V、W端子輸出正轉電源電壓，驅動電動機正向運轉。調節端子外接的電位器R，變頻器的輸出電源頻率會發生改變，電動機轉速也隨之變化。
3、變頻器異常保護：若變頻器異常期間出現故障，變頻器B、C端子之間內部等效的常閉開關斷開，接觸器KM線圈失電，KM主觸點斷開，切斷變頻器輸入人電源，對變頻器進行保護，同時繼電器KA線圈也失電，3個KA常開觸點均斷開。
4、停轉控制：在變頻器正常工作時，按下按鈕S3，KA線圈失電，KA 3個常開觸點均斷開，其中一個KA常開觸點斷開使STF、SI)端子連接切斷，變頻器停止輸出電源，電動機停轉。
在變頻器運行時，若要切斷變頻器輸入主電源，須先對變頻器進行停轉控制，再按下按鈕S1，接觸器KM線圈失電，KM主觸點斷開，變頻器輸入電源被切斷，如果沒有對變頻器進行停轉控制，而直接去按S1，是無法切斷變頻器輸入主電源的。
這是因?yàn)樽冾l器正常工作時KA常開觸點已將S1短接，斷開S1無效，這樣做可以防止在變頻器工作時誤操作S1切斷主電源。
南京歐陸變頻器端子參數說明
0：兩線式模式
1：此模式為常使用的兩線模式。由端子S1、S2來決定電機的正、反轉運行。功能設定如下：
|
功能碼 |
名稱 |
設定值 |
功能描述 |
||||
|
P4-11 |
端子命令方式 |
0 |
兩線式1 |
||||
|
P4-00 |
S1端子功能選擇 |
1 |
正轉運行（FWD） |
||||
|
P4-01 |
S2端子功能選擇 |
2 |
反轉運行（REV） |
||||
|
K1 |
K2 |
運行指令 |
|
|
|||
|
1 |
0 |
正轉 |
|
||||
|
0 |
1 |
反轉 |
|
||||
|
1 |
1 |
停止 |
|
||||
|
0 |
0 |
停止 |
|
||||
圖6-8 兩線式模式1
如上圖所示，該控制模式下，K1閉合，變頻器正轉運行。K2閉合反轉，K1、K2同時閉合或者斷開，變頻器停止運轉。
1：兩線式模式
2：用此模式時S1端子功能為運行使能端子，而S2端子功能確定運行方向。功能設定如下：
|
功能碼 |
名稱 |
設定值 |
功能描述 |
|
P4-11 |
端子命令方式 |
1 |
兩線式2 |
|
P4-00 |
S1端子功能選擇 |
1 |
正轉運行（FWD） |
|
P4-01 |
S2端子功能選擇 |
2 |
反轉運行（REV） |
|
K1 |
K2 |
|
|
|
1 |
0 |
正轉 |
|
|
1 |
1 |
反轉 |
|
|
0 |
0 |
停止 |
|
|
0 |
1 |
停止 |
圖6-9 兩線式模式2
如上圖所示，該控制模式在K1閉合狀態下，K2斷開變頻器正轉。K2閉合變頻器反轉；K1斷開，變頻器停止運轉。
2：三線式控制模式
1：此模式S3為使能端子，方向分別由S1、S2控制。
功能設定如下：
|
功能碼 |
名稱 |
設定值 |
功能描述 |
|
P4-11 |
端子命令方式 |
2 |
三線式1 |
|
|
S1端子功能選擇 |
1 |
正轉運行（FWD） |
|
P4-01 |
S2端子功能選擇 |
2 |
反轉運行（REV） |
|
P4-02 |
S3端子功能選擇 |
3 |
三線式運轉控制 |
圖6-10 三線式控制模式1
如上圖所示，該控制模式在SB1按鈕閉合狀態下，按下SB2按鈕變頻器正轉，按下SB3按鈕變頻器反轉，SB1按鈕斷開瞬間變頻器停機。正常啟動和運行中，必需保持SB1按鈕閉合狀態，SB2、SB3按鈕的命令則在閉合動作沿即生效，變頻器的運行狀態以該3個按鈕最后的按鍵動作為準。
3：三線式控制模式。
2：此模式的S3為使能端子，運行命令由S1來給出，方向由S2的狀態來決定。
功能設定如下：
|
功能碼 |
名稱 |
設定值 |
功能描述 |
|
P4-11 |
端子命令方式 |
3 |
三線式2 |
|
P4-00 |
S1端子功能選擇 |
1 |
運行使能 |
|
P4-01 |
S2端子功能選擇 |
2 |
正反轉運行方向 |
|
P4-02 |
S3端子功能選擇 |
3 |
三線式運轉控制 |
圖6-11 三線式控制模式2
如上圖所示，該控制模式在SB1按鈕閉合狀態下，按下SB2按鈕變頻器運行，K斷開變頻器正轉，K閉合變頻器反轉；SB1按鈕斷開瞬間變頻器停機。正常啟動和運行中，必需保持SB1按鈕閉合狀態，SB2按鈕的命令則在閉合動作沿即生效。
以上介紹的是南京歐陸變頻器控制電機運行常用的兩種方式，希望大家提出寶貴意見。變頻器的控制方式是一個值得研究的問題，當運行方式不同時，變頻器容量的計算方式和選擇方法不同，應滿足的條件也不一樣。在使用過程中，大家根據產品實際情況，對變頻器進行更詳細的參數設置。
